Каретка велосипеда. Виды. Уход.

  • 07 февраля 2017 11:21:18
  • Отзывы :0
  • Просмотров: 5841
  • 0
Как ухаживать за кареткой велосипеда?
Давно хотел написать краткую статью про обслуживание каретки. Наконец руки дошли до этого. Каретка - очень важный узел, который требует вашего внимания. Следить за кареткой необходимо постоянно. Проверять посадку шатуна на ось и отсутствие люфта каретки необходимо перед каждой поездкой.
Теперь расскажу про виды кареток и уход за ними.
Каретка открытого типа с осью под квадрат или клин.



Самый распространенный вид каретки на всех городских, дорожных и бюджетных горных велосипедах.
Состоит данная каретка из 2-х чашек, 2-х открытых подшипников, оси каретки и контргайки.
Каретка данной конструкции больше всего подвержена негативному воздействию влаги и песка. Открытые каретки необходимо разбирать, чистить и смазывать перед началом и в середине велосезона. Если появился характерный хрустящий звук или легкое постукивание при педалировании, сразу загоняем велосипед на ремонт. Открываем каретку, промываем, смазываем или, если повезло, просто протягиваем шатуны. Работы зависят от текущей неисправности.
Почаще проверяйте затяжку контргайки и отсутствие люфта – это болезнь данных кареток. Чашки часто откручиваются, и подшипник вываливается прямо на ходу.
При обслуживании каретки обращайте внимание на выработку на чашках и оси каретки. Если есть характерная выработка или задиры, необходимо менять деталь. Смазывайте каретку только в разобранном виде. Смазку закладываем непосредственно в чашки под подшипник. Накладывать кучку смазки на ось нет никакой необходимости. Нельзя заливать смазку через подседельную трубку. Особенно не подходящие смазки, что-то типа моторного масла или отработки. Есть любители залить отработки, которая потом превращается в эмульсию, которая убивает каретку за сезон, а то и за месяц.   Рекомендую не экономить на смазке. Купите хорошую высокотемпературную литиевую смазку. Она позволит уберечь чашки каретки от быстрого износа и задиров. Легкость хода так же зависит от выбора смазки.

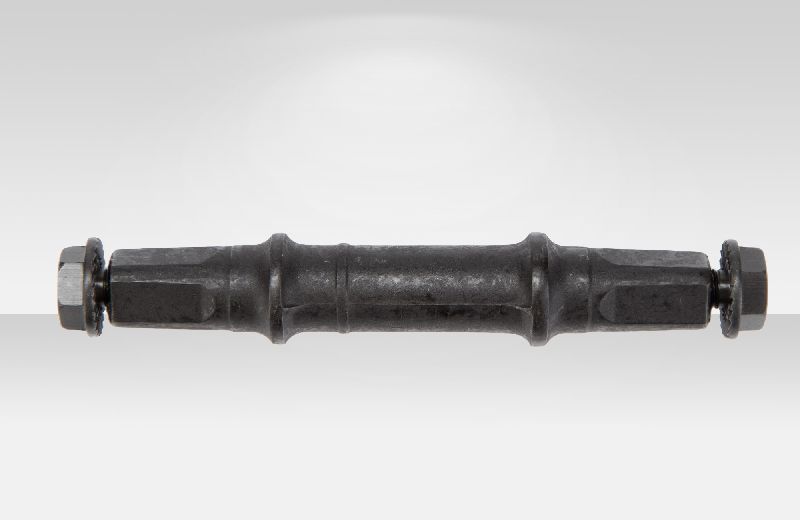

От оси каретки меняется принцип крепления шатунов. Старый и, практически, изживший себя метод крепления – это клиновой. Более распространённый сейчас  - это квадрат. Шатун плотно усаживается на ось каретки и фиксируется болтом или гайкой. Снять шатун с оси каретки под квадрат можно только съемником.


Конечно, можно снять по Русски и использовать ударный и еще какой-нибудь инструмент. Результат в большинстве случаев печален и идем в магазин за новым комплектом шатунов.
Каретка типа полукартридж с осью под квадрат и ключ для чашек каретки.


На городских и дорожных велосипедах встречается редко. Используется на бюджетных горных велосипедах.
Состоит данная каретка из 2-х чашек, 2-х открытых подшипников, оси каретки, корпуса и контргайки.
Более надёжная и выносливая чем каретка открытого типа. Корпус каретки и пыльники на чашках помогают сократить попадание влаги и песка в узел. Выпускается в основном с осью под квадрат. Может есть под клин, но я не встречал.
Чашки более глубокие, чем на открытых, поэтому устойчивость к раскручиванию выше. В плане обслуживания ничем не отличается от кареток открытого типа. Разбираем, чистим и мажем 2-а раза в течении велосезона. При появлении хруста, стука и прочих неприятностей отправляем на ремонт. Если чашки затянуты должным образом, и вы воспользовались хорошей смазкой, то первое что придет в негодность это ось каретки. На ней появится выработка. Ось меняем вместе с подшипниками. На старых шариках так же будет выработка, визуально не разглядите, а новую ось погубите.
Каретка типа картридж с осью под квадрат и шлиц (octalink/ISIS). Ключ для чашек каретки.

На городских и дорожных велосипедах встречается редко. Используется на горных велосипедах от эконом класса до полу профессиональных.
Состоит данная каретка из 2-х чашек, 2-х закрытых промподшипников, оси каретки и корпуса.
В зависимости от производителя корпус может быть отдельно от подшипников или быть литым с ними. Чашки каретки, особенно левая, могут быть из легких и тонких материалов типа алюминий или пластик. Это нормально. Чашка каретки не несет нагрузку, она ложится на подшипник, поэтому больше зависит от качества запрессовки подшипников и корпуса.
В дешевых каретках корпус и подшипники будут раздельно, а чашки изготовят из более прочных и толстых материалов. В дорогих каретках правая чашка, подшипник и корпус – это единое целое, левая чашка в основном пластиковая или тонкая алюминиевая. Повторюсь – это нормально, пусть вас это не смущает. Нагрузку заберет подшипник.
Вообще картриджная - очень удобная каретка. Как говорится, поставил и забыл. Не требует особого ухода, прошла ресурс, выкрутил старую, а новую вкрутил. Ресурс у хороших Китайских, типа VP  - 3000-5000 км. Периодически необходимо проверять отсутствие люфта чашки и шатуна на очи. Характерный признак поломки – это ритмичный стук. Лечим протяжкой шатунов или заменой картриджа, при необходимости. Снимается только спец. ключом. Долбить отверткой и молотком не рекомендую, можно повредить резьбу кареточного узла на раме. Чтобы избежать прикипания каретки, и потом не страдать при замене, уделите ей 30 минут времени и смажьте литолом резьбы на чашках.
В последнее время на рынке стало появляться много дешевых картриджей. Розничная стоимость 250-300 рублей. Держал в руках, не понравились. Очень хлипкие, корпус тонкий, жёсткости не дает, от грязи и воды не защитит. Качество подшипников тоже под вопросом. Запрессованы они топорно, вертикаль не соблюдена. Такая каретка, скорее всего, будет иметь биение. Ресурс такого узла не будет превышать 1000-1500 км. Плавность хода, скорее всего, будет страдать от кривизны запрессовки подшипников. Не экономьте, купите каретку понадежнее. Из доступных по цене это VP, NECO. Чуть дороже Shimano, BBB, SunRace, Sram.
В креплении шатунов более надежны оси под шлиц, тип Octalink или ISIS. При выборе данной конструкции вы должны понимать, что стоимость и каретки и шатунов в разы превышает комплекта с осью под квадрат. Если вы не профессиональный гонщик, думаю, стоит сделать выбор в сторону квадрата. Выбор кареток и шатунов с осью под квадрат больше в разы, чем под шлиц. Это личное мнение, брать за основу не стоит.

Каретка для односоставных шатунов.

Состоит из 2-х чашек, 2-х открытых подшипников, 2-х осевых гаек, 2-х колец и контргайки.
Хитрая конструкция, которая нашла применение в основном на детских велосипедах. Несколько раз встречал на взрослых круизерах и дорожных велосипедах. Честно, я так и не познал преимуществ данной каретки над кареткой открытого типа.
Специфика конструкции в том, что в каретке нет оси. Роль оси в каретке выполняют шатуны.

Вдобавок посадочное место в разы больше, чем в стандартных каретках и использовать иную каретку не возможно. Если рассматривать как каретку для детских велосипедов, по мне, вполне подходит. Для взрослых использовать я бы не стал. Сама конструкция мне не очень нравится, и перейти потом на картридж, при желании, возможности нет. Фиксация осевых гаек контргайкой слабовата, под высокой нагрузкой, скорее всего, будет болтаться. В общем, каретка такая есть, почти все детские велосипеды сейчас на ней. Постоянно проверяем затяжку контргайки и перед сезоном обслуживаем. На наличие выработки проверяем чашки и осевые гайки. В основном выработка встречается на осевых гайках. Если есть выработка, меняем всю каретку и подшипники.

Есть еще каретки интегрированные и каретки для BMX.

Лично не ремонтировал, поэтому особо рассказать не могу.
Для интегрированных свой спец. инструмент и крепление шатунов. Для BMX свои системы крепления шатунов.

Интегрированную ищем на проф. велосипедах. Легко узнать по вынесенным наружу подшипниках. В ремонте стоимость чуть дешевле самолета. Использовать на своем велосипеде для катания с друзьями по лесу и городским паркам не рекомендуется. Может сильно ударить по семейному бюджету.

Статью заканчиваю. Свои пожелания, исправления или ругательства можете оставлять в комментариях.
